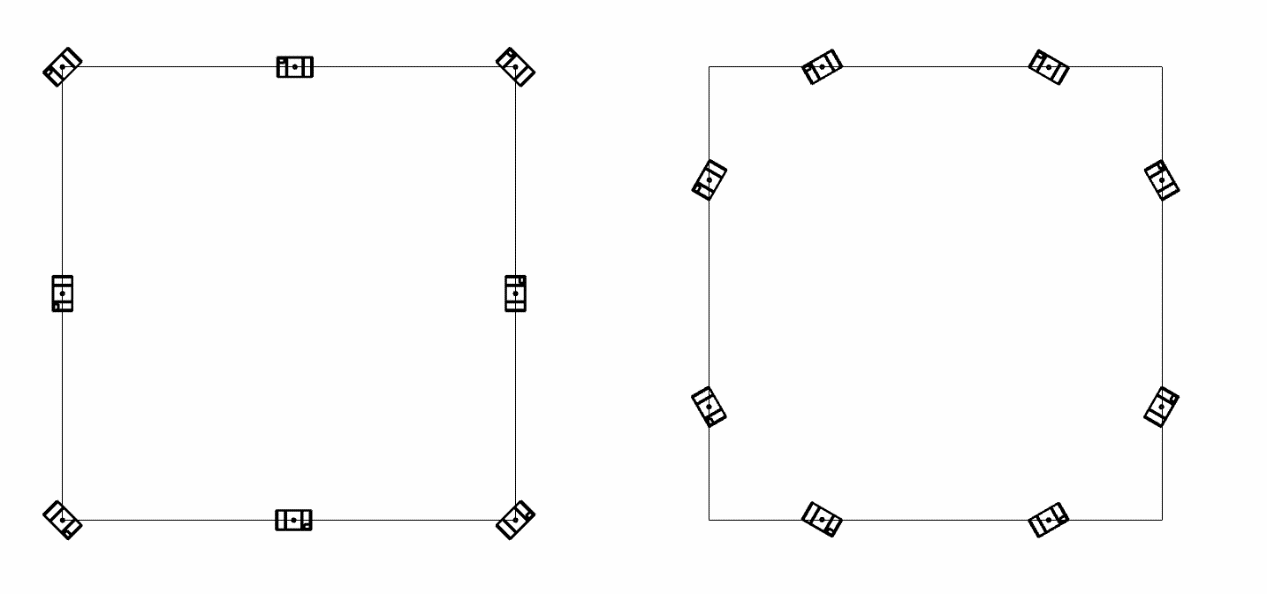

1、相机建议布局（可参考相机FOV 83°* 73°布置）
*建议场地不大于5m*5m
2、相机安装
① ② ③ ④
①相机固定孔（英制1/4）
②数据接口
③状态灯(1启动：红绿蓝三种颜色轮流显示;2拍照：白色常亮；3暂停：蓝色呼吸；4选中；蓝色常亮；5报错：红色闪烁；6升级：蓝色随进度由满变快闪烁，最后变为白色；7静默：关闭显示)
④红外灯

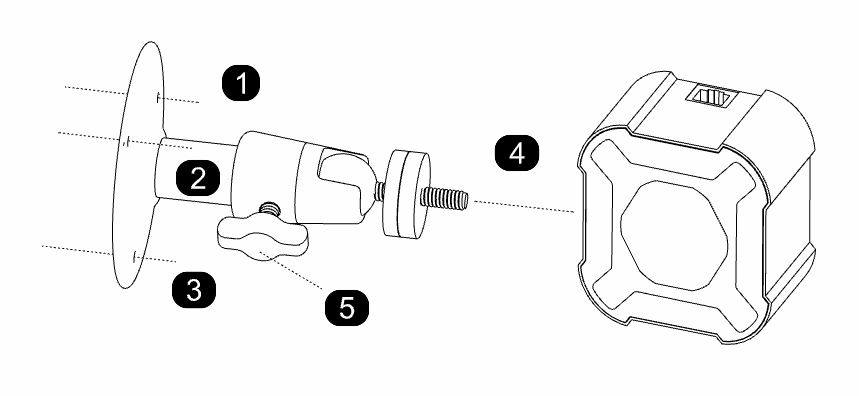

2.1支架A
①②③把固定支架固定到墙面上
④相机安装到支架上
⑤调整好相机角度通过螺丝固定好相机角度

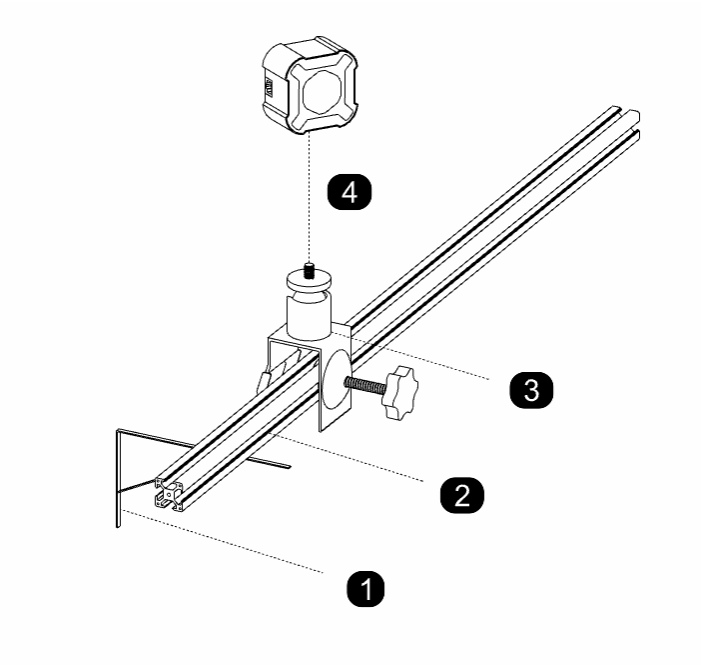

2.2支架B
大力夹安装（须有固定桁架）
①三角件固定到墙上（用于固定桁材）
②桁材固定到三角件上
③大力夹固定到桁材上
④相机固定到大力夹的万向云台上

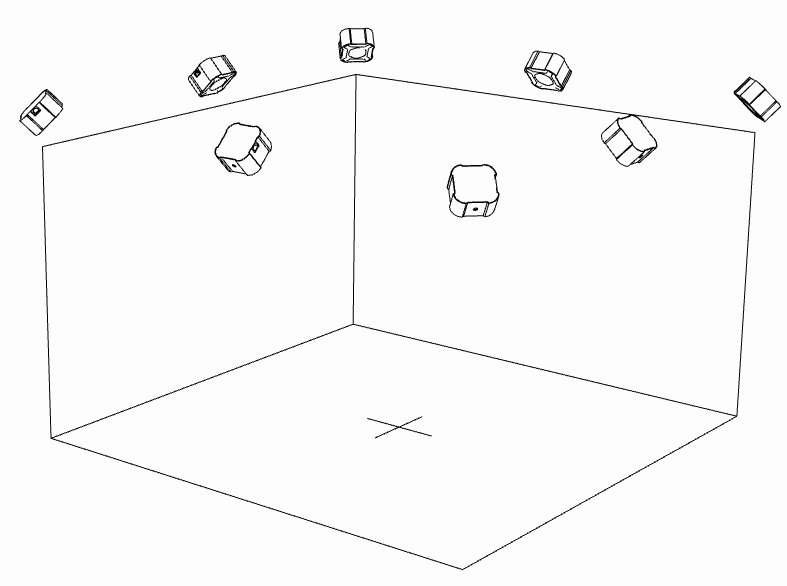

3、相机角度调整
(1)可以在场地中间放置物体作为参考
(2)在动捕软件的右上角找到相机视图，选中视图此时相状态会变为蓝色
(3)找到状态显示蓝色的相机，通过云台调整相机角度使得参考物体在相机图像中间部位
*捕捉人物需考虑到伸手动作会出图像

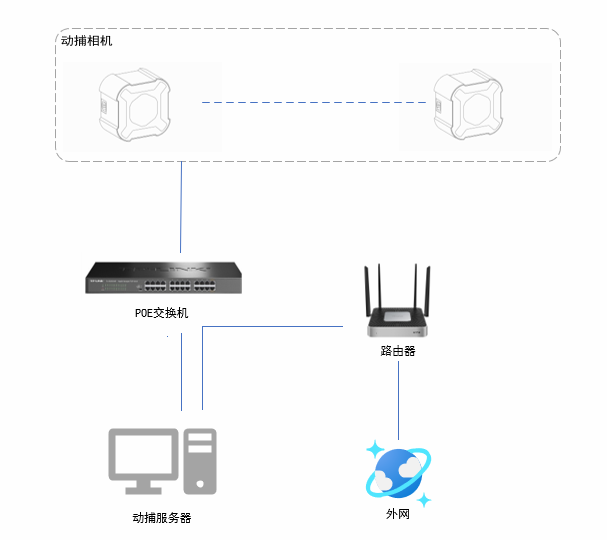

4、网络拓扑
